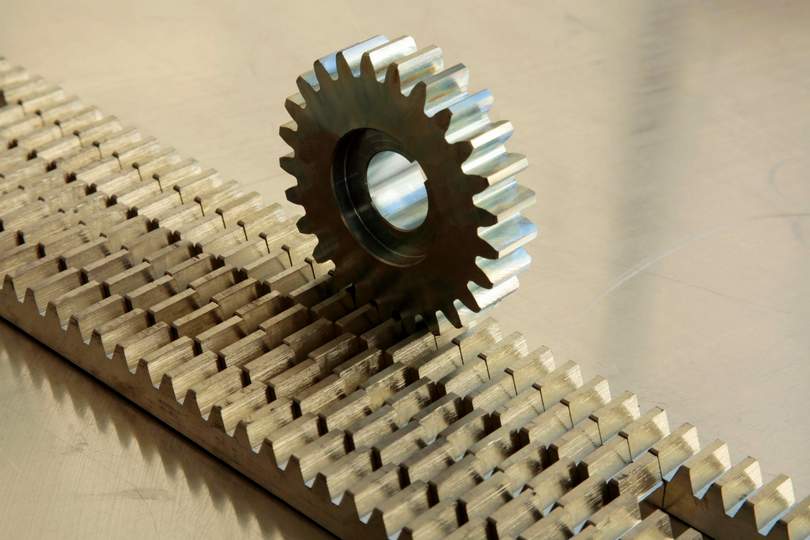

Konstruktorzy projektujący osie liniowe często traktują listwę zębatą jako element standardowy, którego dobór sprowadza się do długości i modułu. W układach pozycjonowania o wyniku decydują jednak: klasa dokładności wykonania, moduł i jego spójność z zębnikiem, materiał i obróbka cieplna, luz międzyzębny oraz sposób mocowania na ramie. Te parametry przekładają się bezpośrednio na powtarzalność pozycji, dokładność interpolacji, hałas i trwałość całego napędu. W tekście pokazujemy, na co zwrócić uwagę przy doborze listwy zębatej do systemów pozycjonowania – od klas DIN 3962, przez moduł i geometrię zębów, aż po metody eliminacji luzu.
Jakie parametry listwy zębatej decydują o dokładności pozycjonowania?
Dokładność pozycjonowania zależy przede wszystkim od klasy wykonania listwy (DIN 3962), tolerancji podziałki, twardości powierzchni boków zębów oraz prostoliniowości profilu. Klasa wykonania określa łączną odchyłkę podziałki na długości listwy – im niższy numer klasy, tym mniejszy błąd kumulacyjny w trakcie posuwu.
W praktyce konstruktor patrzy nie na pojedynczy parametr, lecz na ich zestawienie. Dobra klasa wykonania bez sztywnego mocowania nie da efektu, podobnie jak hartowana powierzchnia w listwie o słabej tolerancji podziałki nie zapewni precyzyjnego ruchu. Powtarzalność pozycjonowania to wypadkowa jakości listwy, zębnika, przekładni napędowej i sztywności ramy – najsłabsze ogniwo wyznacza wynik całej osi.
Czym różnią się klasy dokładności i kiedy je stosować?
Klasy dokładności wg DIN 3962 określają dopuszczalne odchyłki wymiarów zęba, podziałki i bicia bocznego. Do układów pozycjonowania CNC sięga się zwykle po klasy 6–8, do napędów ogólnego przeznaczenia 9–10, do prostych posuwów pomocniczych 11–12. Klasa listwy powinna być spójna z klasą zębnika oraz dokładnością łożyskowania osi.
Poniżej zestawienie typowych klas i ich zastosowań w listwach zębatych:
|
Klasa DIN 3962 |
Charakterystyka wykonania |
Typowe zastosowanie |
|
12 |
Listwa czarna, frezowana, bez obróbki cieplnej |
Napędy ogólne, podajniki, ruch zgrubny |
|
10 |
Listwa frezowana, hartowana indukcyjnie |
Maszyny budowlane, posuwy pomocnicze |
|
8 |
Hartowana i szlifowana |
Obrabiarki CNC standardowej klasy, automatyka |
|
6 |
Szlifowana po hartowaniu, kontrola podziałki |
Obrabiarki precyzyjne, maszyny pomiarowe |
Wybór klasy powinien wynikać z wymaganej dokładności całej osi, nie wyłącznie z parametrów pojedynczego elementu.
Jak dobrać moduł i parę zębnik–listwa?
Moduł listwy i zębnika musi być identyczny – to warunek konstrukcyjny, nie kwestia tolerancji. Typowe moduły to 1; 1,5; 2; 2,5; 3; 4; 5; 6 i 8. Dobór modułu wynika z przenoszonego momentu obrotowego, prędkości posuwu i wymaganej dokładności pozycjonowania.
Mniejszy moduł oznacza więcej zębów w zazębieniu jednocześnie, łagodniejszą pracę i większą dokładność, ale niższą nośność. Większy moduł zwiększa nośność i trwałość kosztem cichobieżności. W maszynach pomiarowych i obrabiarkach precyzyjnych dominują moduły 1,5–3, w portalach o dużych masach ruchomych i napędach intralogistycznych sięga się po moduły 5–8. W ofercie Atlantis dostępne są koła zębate i listwy zębate w pełnym zakresie modułów wraz z dobranymi zębnikami, co ułatwia kompletację gotowej pary napędowej.
Zęby proste czy skośne – co wybrać do układu pozycjonowania?
Zęby skośne (helikalne) zapewniają płynniejsze, cichsze i bardziej obciążalne zazębienie niż proste, ponieważ jednocześnie współpracuje więcej zębów. W układach pozycjonowania o wysokich wymaganiach dokładnościowych – CNC, robotyka portalowa, osie liniowe w automatyzacji – przeważają listwy z zębami skośnymi, redukującymi pulsację siły obwodowej.
Ceną tego rozwiązania jest siła osiowa działająca na zębnik, którą musi przejąć łożyskowanie wału napędowego. Zęby proste są prostsze montażowo i tańsze – sprawdzają się w napędach ogólnych, posuwach pomocniczych i konstrukcjach, w których krytyczna dokładność pozycjonowania nie jest wymagana. Dla typowych aplikacji liniowych w kombinacji z techniką liniową LTR [do weryfikacji konkretny URL] często wystarcza listwa z zębami prostymi klasy 8–9.
Jak zminimalizować luz międzyzębny w układzie zębnik–listwa?
Luz międzyzębny (backlash) to najczęstsze źródło błędu pozycjonowania w napędach zębnik–listwa. Eliminuje się go trzema metodami: doborem zębnika z minimalnym luzem fabrycznym, zastosowaniem przekładni z dwoma zębnikami w preloadingu mechanicznym lub elektronicznym, oraz precyzyjnym ustawieniem rozstawu osi przy montażu.
W rozwiązaniach o najwyższej klasie precyzji stosuje się przekładnie planetarne z dwoma zębnikami wyjściowymi pracującymi przeciwbieżnie wobec listwy. Mechaniczne preloadowanie kasuje luz w całym cyklu ruchu. Dla aplikacji o niższych wymaganiach wystarczy dobór pary z dopasowanych tolerancji oraz utrzymanie regularnego smarowania – brak smaru przyspiesza zużycie boków zębów i powiększa luz w eksploatacji.
Podsumowanie
W układach pozycjonowania o wyniku nie decyduje pojedynczy parametr, lecz spójność doboru pary zębnik–listwa, klasy wykonania, materiału, geometrii zębów i sposobu mocowania. Konstruktor projektujący nową oś liniową powinien rozpatrywać listwę i zębnik jako jedną parę roboczą dobraną do wymagań aplikacji i klasy dokładności całego napędu. W praktyce oznacza to także zaplanowanie metody eliminacji luzu i strategii smarowania powierzchni zazębienia. W razie wątpliwości warto skorzystać z konsultacji działu technicznego Atlantis lub przesłać rysunek techniczny pod kątem wykonania listwy w obróbce skrawaniem CNC [do weryfikacji konkretny URL] w wymiarach niestandardowych.
